Mixer nhựa ống trong nhiều kiểu lõi trộn MX4

 Bảng thông số kỹ thuật bộ trộn tĩnh MX4

Mã sản phẩm	Đường kính định danh D (mm )	Chiều dài loại L/D = 6 ~ 8 L (mm)	Chiều dài loại L/D = 6 ~ 8  L (mm)	Lưu lượng Q (m3/h)
MX4 Ø21	15	200	250	0.4 - 0.8
MX4 Ø27	20	250	300	0.8 - 1.5
MX4 Ø34	25	300	400	1.5 - 2.0
MX4 Ø42	32	350	500	2.2 - 3.5
MX4 Ø49	40	400	600	3.5 - 5.4
MX4 Ø60	50	500	700	5.6 - 8.5
MX4 Ø73	65	600	800	10 - 14
MX4 Ø89	80	700	900	14 - 22
MX4 Ø114	100	800	1000	22 - 32
MX4 Ø141	125	900	1200	35 - 48
MX4 Ø168	150	1000	1500	48 - 70
MX4 Ø219	200	1200	2000	90 - 130
MX4 Ø273	250	1350	2500	140 - 210
MX4 Ø324	300	1500	3000	200 - 300



Lưu ý :
L/D là tỉ lệ giữa chiều dài và đường kính ống.

• Ống có tỉ lệ L/D = 6 ~ 8 phù hợp trộn chất lỏng có độ nhớt thấp vào nước với tốc độ dòng chảy tương đối nhanh ( khoảng 1,0ms)

• Ống có tỉ lệ L/D = 10 ~ 12 phù hợp trộn chất lỏng có độ nhớt cao với tốc độ dòng chạy chậm ( khoảng 0,5ms) làm tăng hiệu quả trộn.

Các thông số của mixer có thể thay đổi theo yêu cầu của khách hàng, tùy thuộc vào nhu cầu sử dụng thực tế.

Các kiểu lõi của bộ trộn tĩnh MX4

• Kiểu Re-SK : Lõi kiểu RE-SK là các lưỡi thép xoắn 180 độ nối tiếp nhau, có độ chính xác cao 0,12mm. Phù hợp với tất cả các loại chất lỏng có độ nhớt Cao - Trung bình - Thấp, đặc biệt phù hợp để trộn cao su, silicon. Với kiểu lõi trộn này ống càng nhỏ sẽ cho hiệu quả trộn càng tốt.

• Kiểu RE-SL/SLB : Gồm các thanh ngang bắt chéo với nhau theo hình chữ X. Thường được sử dụng trộn chất lỏng có độ nhớt thấp, có hiệu suất trộn tương đương với kiểu lõi SK/SD.

• Kiểu RE-SX : Gồm hệ thống các cánh hình chữ X đan xen dày đặc theo quy định. Cấu trúc lõi RE-SX đem lại hiệu quả trộn cao, đặc biệt thích hợp trộn chất lỏng có độ nhớt trung bình  hoặc cao.

• Kiểu RE - SD/SDB: Lõi   trộn kiểu RE-SD/SBD có các cánh kim loại xen kẽ nhau. Kiểu SD được sử dụng cho các mã Mixer MX2 có đường kính định danh D <200 mm. Kiểu SDB được sử dụng cho các mã Mixer MX2 có đường kính định danh D>200 mm.

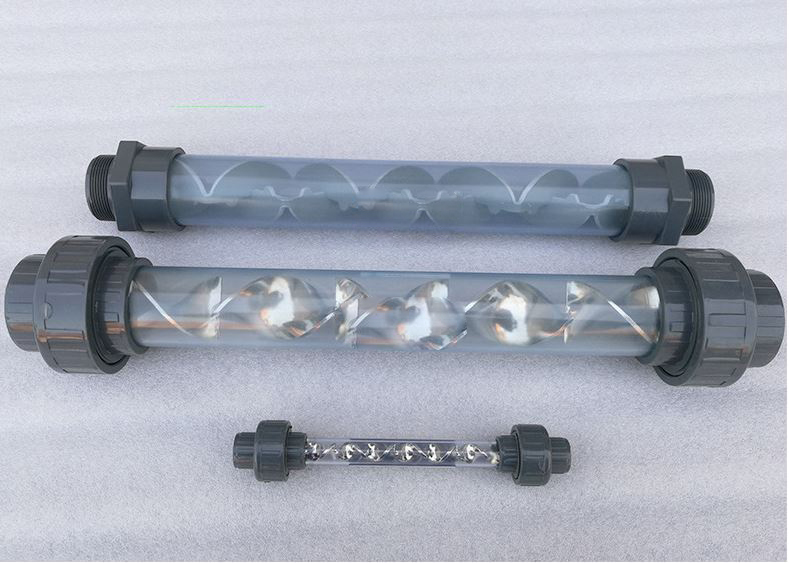

Hình ảnh thực tế:
