Máy bơm chìm sục khí kiểu Ejector đóng vai trò như một máy khấy đồng thời hút khí oxi hoặc Ozone trộn vào nước trong bể chứa qua ống sục kiểu Ejector. Máy bơm chìm có thể đặt ở dưới bể với độ sâu lên đến 4 mét.
Máy hoạt động tạo dòng nước mạnh cùng khả năng hút - trộn khí giúp chống lắng đọng bùn cát ở đáy bể đồng thời loại các chất độc, ô nhiễm trong nước thải.
Ưu điểm hệ thống sục khí Ozone bằng bơm chìm kiểu Ejector :
- Kết cấu ống sục kiểu Ejector tạo lực hút không khí vào đường ống không cần hệ thống cồng kềnh.
- Có thể sục không khí xuống tận đáy bồn ở độ sâu đến 4 mét.
- Tạo dòng đối lưu khuấy đều nước trong bể chứa liên tục tăng hiệu quả trộn Ozone vào nước, chống lắng bùn dưới đáy bể.
- Tuyệt đối không bị trào ngược nước vào mà không cần có cân bằng áp.
- Dễ dàng lắp đặt hoặc di chuyển hệ thống.

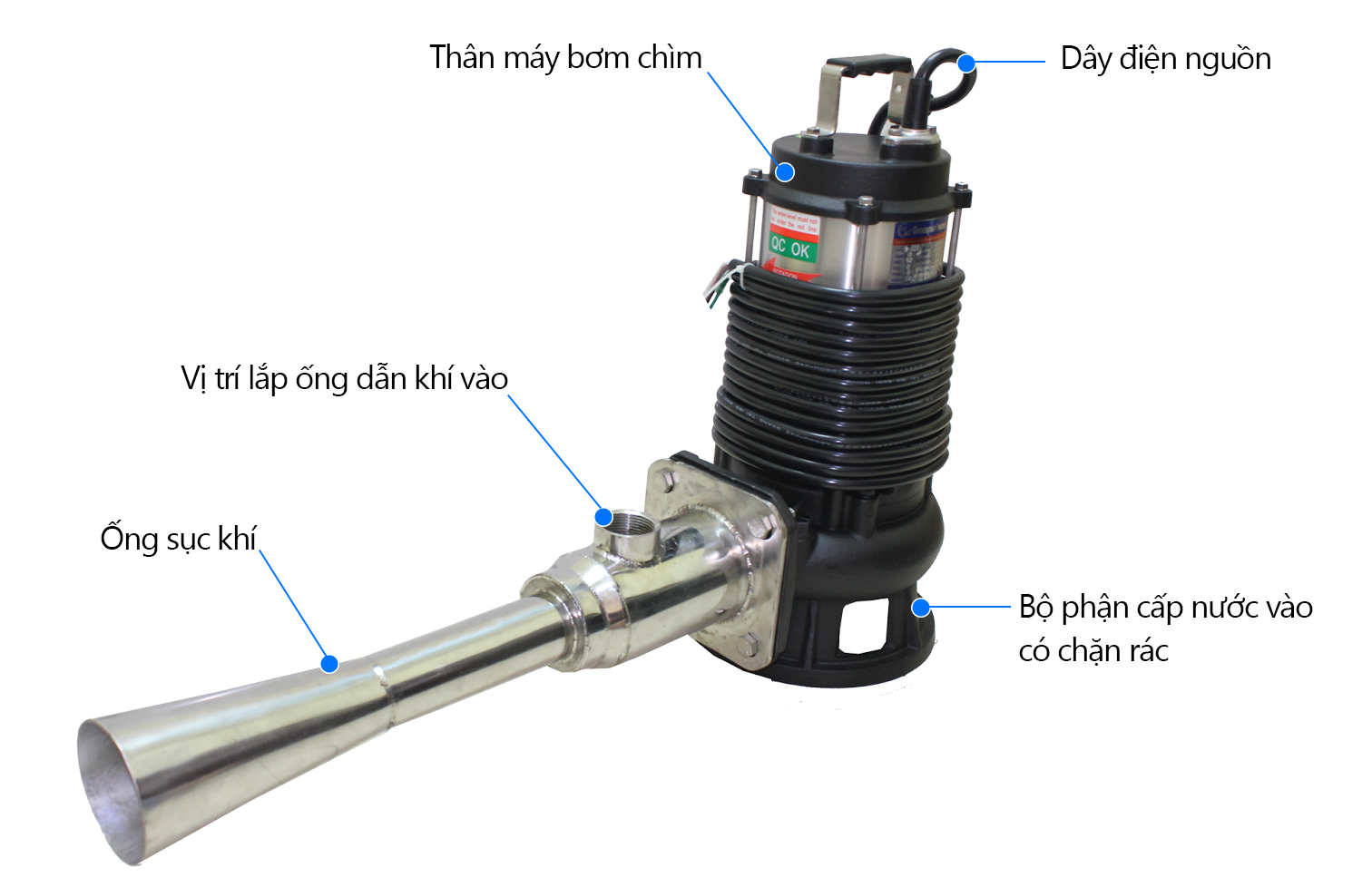

Cấu tạo cơ bản
Một hệ thống sục khí với máy bơm chìm kiểu Ejector được cấu tạo bởi các phần cơ bản sau:
- Máy bơm chìm: Bơm và sục nước liên tục tạo dòng chảy tuần hoàn trong bể chứa. Máy bơm có thiết kế chặn rác chống tắc nghẽn khi bơm nước ở đáy bể.
- Ống dẫn khí: Đưa dòng khí từ môi trường bên ngoài hoặc từ máy tạo Ozone đến ống sục.
- Ống sục : Cấu tạo như một ejector tăng áp lực dòng chảy đồng thời hút khí từ ống dẫn khí vào dòng nước chảy qua nó và sục ra bể chứa.
Nguyên lý hoạt động
Để có thể trộn đều khí vào trong nước và phân tán đều trong bể, máy sục khí bơm chìm sử dụng một lực hút chân không, hút nước và bơm lại vào bể với dòng chảy mạnh. Song song với đó, tại điểm hút khí, sự chênh lệch áp suất khiến dòng khí từ bên ngoài bị hút xuống và trộn vào dòng nước bên trong ống sục kiểu Ejecter (Khí bơm vào dòng nước thông qua van 1 chiều, giãn nở và tăng tốc. Khi đến đầu ra có tiết diện lớn, các bọt khí bị xé nhỏ, khí nhanh chóng bị hoà tan, khuếch tán).
Bảng thông số sản phẩm
|
Tên sản phẩm |
Bộ sục 0,5HP |
Bộ sục 1HP |
Bộ sục 2HP |
Bộ sục 3HP |
Bộ sục 5HP |
|
Model |
B-3052 |
B-312 |
B-323 |
B-333 |
B-353 |
|
Công suất |
0,4 kW |
0,75 kW |
1,5 kW |
2,2 kW |
3,7 kW |
|
Điện áp |
380V |
380V |
380V |
380V |
380V |
|
Côt áp |
5m |
8m |
10m |
11m |
14m |
|
Lưu lượng |
9,6 m3/h |
11,4 m3/h |
18 m3/h |
24 m3/h |
31,2 m3/h |
|
Đường kính họng xả |
60 mm |
80 mm |
90 mm |
90 mm |
90 mm |
|
Đầu sục khí chìm |
Loại dùng cho bơm 0,5HP - 1HP |
Loại dùng cho bơm 0,5HP - 1HP |
Loại dùng cho bơm 2HP |
Loại dùng cho bơm 3HP |
Loại dùng cho bơm 5HP |
Ứng dụng thực tế
Máy có thể dễ dàng lắp đặt và sử dụng trong hầu hết các hệ thống xử lý nước cần sục khí, đặc biệt là hệ thống có bể chứa với độ sâu 2 – 4 mét.
-
Hệ thống xử lý nước thải
- Hệ thống xử lý nước nuôi trồng thuỷ, hải sản
- Ngành chế biến thực phẩm
- Công nghiệp chế biến và sản xuất giấy
- Công nghiệp dệt, nhuộm
- Hồ điều hoà
